సారాంశం: ఫ్లాట్ ఓవల్ గొట్టాలుఫిన్డ్-ట్యూబ్ హీట్ ఎక్స్ఛేంజర్లలో విస్తృతంగా ఉపయోగించబడుతున్నాయి ఎందుకంటే అవి కస్టమర్లు నిరంతరం పోరాడే రెండు విషయాలను సమతుల్యం చేయడంలో సహాయపడతాయి: బలమైన ఉష్ణ బదిలీ మరియు తక్కువ గాలి వైపు నిరోధకత. ఫ్లాట్ ఓవల్ ట్యూబ్లు అంటే ఏమిటో, అవి ఎక్కడ ప్రకాశిస్తాయి, అత్యంత సాధారణ కొనుగోలుదారు నొప్పి పాయింట్లు (ప్రెజర్ డ్రాప్, నాయిస్, కెపాసిటీ పరిమితులు, తుప్పు, అస్థిరమైన కొలతలు, చేరే సమస్యలు) మరియు మీ ప్రాజెక్ట్ కోసం సరైన ట్యూబ్ను పేర్కొనడంలో మీకు సహాయపడే ప్రాక్టికల్ చెక్లిస్ట్ గురించి ఈ కథనం వివరిస్తుంది. మీరు పోలిక పట్టిక, ఎంపిక చిట్కాలు మరియు తరచుగా అడిగే ప్రశ్నలను కూడా కనుగొంటారు, తద్వారా మీరు "ఏమి అడగాలో ఖచ్చితంగా తెలియదు" నుండి "నమ్మకమైన కొనుగోలు నిర్ణయం"కి మారవచ్చు.

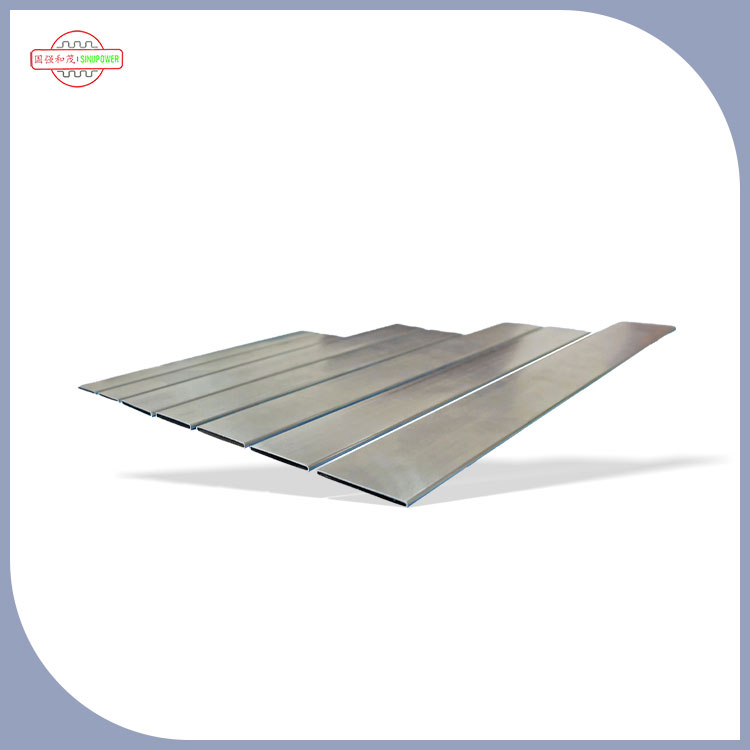

ఫ్లాట్ ఓవల్ గొట్టాలుసాంప్రదాయ రౌండ్ ట్యూబ్ కంటే "ఫ్లాటర్" ప్రొఫైల్ ఉన్న ఓవల్ క్రాస్-సెక్షన్తో ఉష్ణ-బదిలీ గొట్టాలు. ఫిన్డ్-ట్యూబ్ హీట్ ఎక్స్ఛేంజర్లలో, ట్యూబ్ అనేది మీ పని చేసే ద్రవం (నీరు, రిఫ్రిజెరాంట్, గ్లైకాల్, ఆయిల్ మొదలైనవి) కోసం హైవే, అయితే రెక్కలు సహాయపడతాయి. గాలితో ఉష్ణ మార్పిడి. ట్యూబ్ ఆకారం కాయిల్ చుట్టూ గాలి ఎలా ప్రవహిస్తుంది, రెక్కలు ఎలా అటాచ్ అవుతాయి మరియు మీరు యూనిట్ ప్రాంతానికి ఎంత వేడిని తరలించగలరో ప్రభావితం చేస్తుంది.
ఫ్లాట్ ఓవల్ ట్యూబ్లను ప్రాక్టికల్ జ్యామితి అప్గ్రేడ్గా పరిగణించండి: బలమైన ఉష్ణ మార్పిడిని కొనసాగించేటప్పుడు అవి గాలి వైపు నిరోధకతను తగ్గించగలవు. ఆ కలయిక తరచుగా చిన్న కాయిల్స్, నిశ్శబ్ద ఫ్యాన్లు, తక్కువ విద్యుత్ వినియోగం లేదా యూనిట్ మురికిగా ఉన్నప్పుడు విస్తృత ఆపరేటింగ్ మార్జిన్గా అనువదిస్తుంది.
చాలా మంది కొనుగోలుదారులు ఈ పరిమితుల్లో ఒకదానిని తాకినప్పుడు మొదట ఫ్లాట్ ఓవల్ ట్యూబ్లను పరిగణిస్తారు:పరిమిత సంస్థాపన స్థలం, కఠినమైన శక్తి లక్ష్యాలు, శబ్ద పరిమితులు, లేదాఒత్తిడి-డ్రాప్ పైకప్పులు. అది తెలిసినట్లు అనిపిస్తే, చదువుతూ ఉండండి-ఈ ఆకృతి సరిగ్గా పేర్కొన్నప్పుడు చాలా ప్రత్యక్ష పరిష్కారం కావచ్చు.
ఉష్ణ-బదిలీ గొట్టాలను కొనుగోలు చేయడం కేవలం "ట్యూబ్ పరిమాణం" గురించి మాత్రమే కాదు. దాచిన పరిమితుల కారణంగా చాలా ప్రాజెక్ట్లు విఫలమవుతాయి లేదా ఆలస్యం అవుతాయి: గాలి వైపు ఒత్తిడి తగ్గడం, ఫిన్ ఫిట్, తుప్పు, చేరడం అనుకూలత మరియు బ్యాచ్ నుండి బ్యాచ్ వరకు డైమెన్షనల్ అనుగుణ్యత. ఫ్లాట్ ఓవల్ ట్యూబ్లు అత్యంత సాధారణ నొప్పి పాయింట్లను ఎలా పరిష్కరించవచ్చో ఇక్కడ ఉంది.
మీరు ఎప్పుడైనా కాగితంపై అద్భుతంగా కనిపించిన కాయిల్ని కలిగి ఉండి, ఫీల్డ్లో పనితీరును కోల్పోయి ఉంటే, ఇది సాధారణంగా పైన ఉన్న అంశాలలో ఒకటి ట్యూబ్ స్పెసిఫికేషన్లో తగినంత కఠినంగా నిర్వచించబడలేదు.
ఫ్లాట్ ఓవల్ ట్యూబ్లు విస్తృత శ్రేణి పరిశ్రమలలో కనిపిస్తాయి ఎందుకంటే ప్రయోజనాలు (వాయు ప్రవాహ సామర్థ్యం, కాంపాక్ట్నెస్ మరియు స్థిరమైన ఫిన్ ఇంటిగ్రేషన్) అనేక గాలి నుండి ద్రవం ఉష్ణ వినిమాయకాలు వర్తిస్తాయి.
ఆచరణలో, "కుడి" ఎంపిక మీ ప్రాధాన్యతలపై ఆధారపడి ఉంటుంది: కనిష్ట ఒత్తిడి తగ్గుదల, గరిష్ట సామర్థ్యం, తుప్పు నిరోధకత లేదా తయారీ సరళత. ఒక మంచి సరఫరాదారు మీరు ఒక పరిమాణానికి సరిపోయే ఎంపికను నెట్టడం కంటే ఆ ప్రాధాన్యతలతో ట్యూబ్ జ్యామితిని సమలేఖనం చేయడంలో మీకు సహాయం చేస్తారు.
| నిర్ణయ కారకం | ఫ్లాట్ ఓవల్ గొట్టాలు | రౌండ్ ట్యూబ్స్ |
|---|---|---|
| గాలి వైపు ఒత్తిడి తగ్గుదల | పోల్చదగిన కాయిల్ లేఅవుట్లలో తరచుగా తక్కువగా ఉంటుంది, తక్కువ ఫ్యాన్ ఎనర్జీకి మద్దతు ఇస్తుంది | సాధారణ బేస్లైన్; అదే విధికి అధిక ఫ్యాన్ పవర్ అవసరం కావచ్చు |
| కాంపాక్ట్ ప్యాకేజింగ్ | లోతు/స్థలం పరిమితంగా ఉన్నప్పుడు బలమైన ఎంపిక | సాధారణ జ్యామితి కానీ అదే లక్ష్య పనితీరు కోసం స్థూలంగా ఉండవచ్చు |
| శబ్ద నియంత్రణ | అనేక డిజైన్లలో అవసరమైన ఫ్యాన్ వేగాన్ని తగ్గించడంలో సహాయపడుతుంది | అదే సామర్థ్యాన్ని కొట్టడానికి తరచుగా ఎక్కువ గాలి ప్రవాహ ప్రయత్నం అవసరం |
| ఫిన్-టు-ట్యూబ్ ఇంటిగ్రేషన్ | స్థిరమైన కాంటాక్ట్ ఏరియా కోసం ఆప్టిమైజ్ చేయబడిన ఫిన్ డిజైన్లతో బాగా పని చేస్తుంది | విస్తృతంగా అనుకూలత; చాలా సాధారణ సాధనాల లభ్యత |
| స్పెసిఫికేషన్ సున్నితత్వం | ఫ్లాట్నెస్/ఓవాలిటీ టాలరెన్స్లు మరియు స్థిరత్వానికి మరింత సున్నితంగా ఉంటుంది | బేసిక్ కాయిల్ తయారీలో సాధారణంగా ఎక్కువ మన్నించు |
| ఉత్తమంగా సరిపోయే ప్రాజెక్ట్లు | శక్తి-కేంద్రీకృత డిజైన్లు, గట్టి ప్యాకేజింగ్, ప్రెజర్-డ్రాప్ పరిమితులు | ఖర్చుతో నడిచే డిజైన్లు, విస్తృత ప్రమాణీకరణ, సరళమైన సరఫరా గొలుసులు |
ఇంజనీర్ లాగా ఫ్లాట్ ఓవల్ ట్యూబ్లను పేర్కొనడం మరియు ప్రాజెక్ట్ మేనేజర్ లాగా వాటిని కొనుగోలు చేయడం ఆలస్యాన్ని నివారించడానికి వేగవంతమైన మార్గం: ముఖ్యమైన వాటిని నిర్వచించండి, టాలరెన్స్లను లాక్ చేయండి మరియు మీ చేరిక మరియు పరీక్ష పద్ధతితో ట్యూబ్ను సమలేఖనం చేయండి.
ఇక్కడ అనుభవజ్ఞుడైన తయారీదారు మీకు వారాలను ఆదా చేయవచ్చు. ఉదాహరణకు,Sinupower హీట్ ట్రాన్స్ఫర్ ట్యూబ్స్ Changshu Ltd.కాయిల్ మరియు ఎక్స్ఛేంజర్ అప్లికేషన్లలో ఉపయోగించే ఉష్ణ-బదిలీ గొట్టాలపై దృష్టి పెడుతుంది, మరియు మీరు మీ కాయిల్ డ్రాయింగ్, ఫిన్ స్పెక్ మరియు జాయినింగ్ మెథడ్ను ముందుగా షేర్ చేసినప్పుడు ప్రాజెక్ట్లు సాధారణంగా వేగంగా కదులుతాయి.
ఫ్లాట్ ఓవల్ ట్యూబ్లు అద్భుతమైన ఫలితాలను అందించగలవు, అయితే ఉత్పత్తి స్థిరంగా ఉంటేనే. మీరు మీ RFQకి కాపీ చేయగల కొనుగోలుదారు-స్నేహపూర్వక చెక్లిస్ట్ ఇక్కడ ఉంది.
మీరు "అసెంబ్లీ వరకు బాగానే కనిపిస్తారు" అని మీరు కాలిపోయినట్లయితే, డైమెన్షనల్ కంట్రోల్ మరియు ప్యాకేజింగ్ రక్షణ సాధారణంగా మీరు డిమాండ్ చేయగల రెండు అతిపెద్ద అప్గ్రేడ్లు.
మొదటి ఉత్పత్తి అమలు వరకు తరచుగా తప్పిపోయే ఆచరణాత్మక వివరాలు ఇవి:
Q1: రౌండ్ ట్యూబ్ల కంటే ఫ్లాట్ ఓవల్ ట్యూబ్లు ఎల్లప్పుడూ మెరుగ్గా ఉన్నాయా?
జ: ఎల్లప్పుడూ కాదు. ఎయిర్-సైడ్ రెసిస్టెన్స్, నాయిస్ లేదా ప్యాకేజింగ్ మీ పరిమితి కారకంగా ఉన్నప్పుడు ఫ్లాట్ ఓవల్ ట్యూబ్లు మెరుస్తాయి. సరళత మరియు విస్తృత టూలింగ్ అనుకూలత ప్రాధాన్యత కలిగిన అత్యంత ప్రామాణిక డిజైన్లకు రౌండ్ ట్యూబ్లు గొప్ప ఎంపిక.
Q2: ఫ్లాట్ ఓవల్ ట్యూబ్లను ఆర్డర్ చేసేటప్పుడు కొనుగోలుదారులు చేసే అతిపెద్ద తప్పు ఏమిటి?
జ: కీ టాలరెన్స్ వివరాలను వదిలివేయడం. RFQ డైమెన్షనల్ అనుగుణ్యతను (ఫ్లాట్నెస్/ఓవాలిటీ అంచనాలతో సహా) స్పష్టంగా నిర్వచించకపోతే, మీరు అసెంబ్లీ సమయంలో ఫిన్ ఫిట్ సమస్యలు, వేరియబుల్ కాయిల్ పనితీరు మరియు అధిక స్క్రాప్కు గురయ్యే ప్రమాదం ఉంది.
Q3: ఫ్లాట్ ఓవల్ ట్యూబ్లు నిర్వహణ ఖర్చులను తగ్గిస్తాయా?
జ: వారు చేయగలరు. డిజైన్ ఎయిర్-సైడ్ ప్రెజర్ డ్రాప్ను తగ్గిస్తే, మీరు తక్కువ ఫ్యాన్ పవర్ లేదా తక్కువ ఫ్యాన్ స్పీడ్తో అదే సామర్థ్యాన్ని సాధించవచ్చు, ఇది తరచుగా శక్తి ఆదా మరియు తగ్గిన శబ్దానికి అనువదిస్తుంది.
Q4: వేగవంతమైన కొటేషన్ కోసం నేను సరఫరాదారుకు ఏ సమాచారాన్ని పంపాలి?
A: మీ ట్యూబ్ కొలతలు, మెటీరియల్ ప్రాధాన్యత, అవసరమైన పొడవులు, అంచనా వేసిన వార్షిక వాల్యూమ్, చేరే పద్ధతి (హెడర్లకు), ఒత్తిడి/ఉష్ణోగ్రత పరిధి మరియు ఏదైనా తుప్పు లేదా పూత అవసరాలను పంచుకోండి. ఒక సాధారణ కాయిల్ డ్రాయింగ్ మరియు ఫిన్ స్పెక్ నాటకీయంగా విషయాలను వేగవంతం చేస్తాయి.
Q5: సేకరణ మందగించకుండా నేను నాణ్యతను ఎలా ధృవీకరించాలి?
A: ప్రీ-ప్రొడక్షన్ నమూనా సెట్ కోసం అడగండి, డైమెన్షనల్ ఇన్స్పెక్షన్ రికార్డ్లను అభ్యర్థించండి, మీ లీక్ టెస్ట్ పద్ధతి మరియు అంగీకార ప్రమాణాలను నిర్వచించండి మరియు ప్యాకేజింగ్ రక్షణపై అంగీకరించండి. ఇది QCని దృష్టిలో ఉంచుతుంది మరియు అసెంబ్లీ సమయంలో ఆశ్చర్యాలను నివారిస్తుంది.
ఫ్లాట్ ఓవల్ ట్యూబ్లు కేవలం "విభిన్న ఆకారం" మాత్రమే కాదు-వాయు ప్రవాహ సామర్థ్యం, కాంపాక్ట్నెస్ మరియు పనితీరు స్థిరత్వాన్ని మెరుగుపరచడానికి అవి ఆచరణాత్మక లివర్. మీ ఎక్స్ఛేంజర్ డిజైన్ వాస్తవ ప్రపంచ పరిమితులను తాకినప్పుడు. ట్యూబ్ను సిస్టమ్లో భాగంగా పరిగణించడం కీలకం: రెక్కలు, శీర్షికలు, చేరే పద్ధతి మరియు పర్యావరణం అన్నీ కలిసి పరిగణించాలి.
మీరు రాబోయే కాయిల్ లేదా హీట్ ఎక్స్ఛేంజర్ ప్రాజెక్ట్ కోసం ఫ్లాట్ ఓవల్ ట్యూబ్లను మూల్యాంకనం చేస్తుంటే, మీ డ్రాయింగ్ మరియు ఆపరేటింగ్ పరిస్థితులను ముందుగానే పంచుకోండి, తద్వారా సరఫరాదారు చేయగలరు చాలా సరిఅయిన ట్యూబ్ స్పెసిఫికేషన్ మరియు తనిఖీ ప్రణాళికను సిఫార్సు చేయండి. ఉత్పత్తి మద్దతు మరియు తయారీ సామర్థ్య వివరాల కోసం,మమ్మల్ని సంప్రదించండివద్దSinupower హీట్ ట్రాన్స్ఫర్ ట్యూబ్స్ Changshu Ltd.మరియు మీ పరిమితులను నమ్మదగిన, ఉత్పత్తికి సిద్ధంగా ఉన్న పరిష్కారంగా మారుద్దాం.
