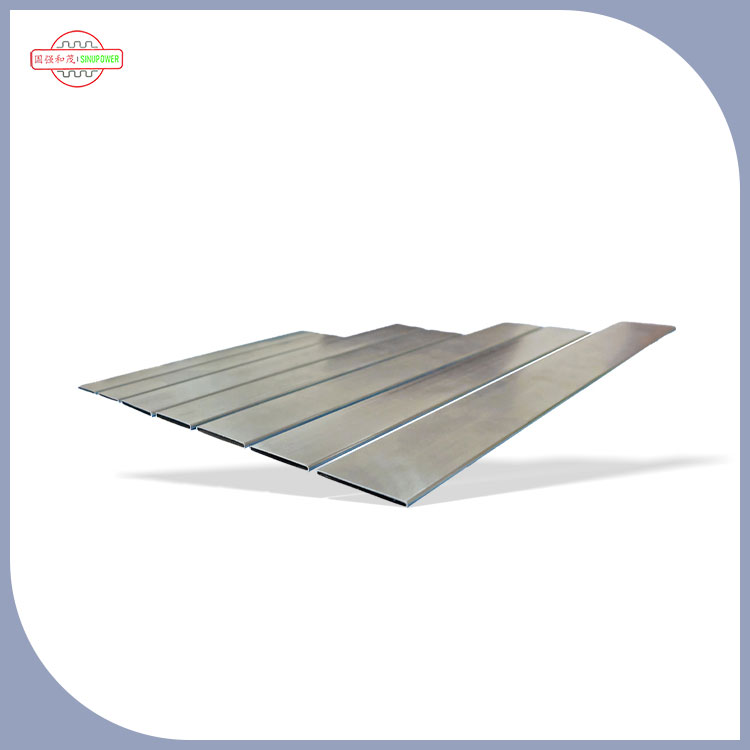

దిమడతపెట్టిన రేడియేటర్ కోసం B-ట్యూబ్లుమడత రేడియేటర్ యొక్క నిర్మాణ లక్షణాలకు అనుగుణంగా, ఉష్ణ బదిలీ సామర్థ్యం, నిర్మాణ బలం మరియు అసెంబ్లీ అనుకూలతను పరిగణనలోకి తీసుకుంటూ, కోర్ హీట్ ఎక్స్ఛేంజ్ మాధ్యమం యొక్క ప్రసరణ మరియు ఉష్ణ బదిలీని నిర్వహించడంలో ప్రధాన పాత్ర పోషిస్తుంది. ఇది ఉష్ణ వెదజల్లే పనితీరును సాధించడానికి ప్రధాన క్యారియర్, మరియు దాని నిర్దిష్ట పనితీరును క్రింది కీలక కొలతలుగా విడదీయవచ్చు:
1.కోర్ హీట్ ఎక్స్ఛేంజ్ మీడియం యొక్క క్లోజ్డ్ సర్క్యులేషన్ ఛానల్
నీరు, ఇథిలీన్ గ్లైకాల్ యాంటీఫ్రీజ్ మరియు థర్మల్ ఆయిల్ వంటి శీతలీకరణ మాధ్యమాల కోసం ప్రత్యేకమైన ప్రవాహ ఛానెల్గా, ఇది రేడియేటర్ లోపల మీడియం యొక్క దిశాత్మక ప్రసరణను గుర్తిస్తుంది, మీడియం లీకేజీని నివారిస్తుంది మరియు వేడి వెదజల్లే వ్యవస్థ యొక్క క్లోజ్డ్ సైకిల్ యొక్క స్థిరమైన ఆపరేషన్ను నిర్ధారిస్తుంది. ఇది హీట్ సోర్స్ ఎండ్ నుండి రేడియేటర్ యొక్క హీట్ డిస్సిపేషన్ ఎండ్ వరకు ఉష్ణ బదిలీకి "ప్రసార పాత్ర", మరియు అన్ని ఉష్ణ బదిలీ ప్రవర్తనలు B ట్యూబ్ లోపల మీడియం యొక్క ప్రవాహంపై ఆధారపడి ఉంటాయి.
2. సమర్థవంతమైన ప్రసరణ మరియు ఉష్ణ మార్పిడి కోర్
ఒక వైపు, B ట్యూబ్ వాల్ నేరుగా ఉష్ణ మూలం ముగింపులో ఉష్ణ మార్పిడి భాగాలు లేదా అధిక-ఉష్ణోగ్రత మాధ్యమాన్ని సంప్రదిస్తుంది, త్వరగా వేడిని గ్రహించి ట్యూబ్ గోడ వెలుపలికి ప్రసారం చేస్తుంది; మరోవైపు, ట్యూబ్ గోడ యొక్క వెలుపలి భాగం మడత రేడియేటర్ యొక్క వేడి వెదజల్లే రెక్కలకు దగ్గరగా ఉంటుంది, గ్రహించిన వేడిని రెక్కలకు బదిలీ చేస్తుంది, ఆపై గాలితో బలవంతంగా ఉష్ణ బదిలీని నిర్వహించడానికి రెక్కల ద్వారా ఉష్ణ వెదజల్లే ప్రాంతాన్ని విస్తరిస్తుంది, "ఉష్ణ బదిలీ ఉష్ణ శోషణ" యొక్క పూర్తి ఉష్ణ బదిలీ ప్రక్రియను పూర్తి చేస్తుంది. ట్యూబ్ గోడ యొక్క ఉష్ణ వాహకత మరియు నిర్మాణం నేరుగా రేడియేటర్ యొక్క ప్రాథమిక ఉష్ణ బదిలీ సామర్థ్యాన్ని నిర్ణయిస్తాయి.
3.అసెంబ్లీ మరియు ఫోల్డబుల్ స్ట్రక్చర్లకు స్ట్రక్చరల్ సపోర్ట్
మడత రేడియేటర్ యొక్క ప్రధాన లక్షణం ఏమిటంటే, స్థలాన్ని ఆదా చేయడానికి మరియు సాంద్రతను పెంచడానికి రెక్కలు మడతపెట్టిన పద్ధతిలో అమర్చబడి ఉంటాయి. B ట్యూబ్ యొక్క క్రాస్-సెక్షనల్ ఆకారం మరియు నిర్మాణాత్మక కొలతలు ప్రత్యేకంగా ఈ మడత లేఅవుట్కు అనుగుణంగా ఉంటాయి మరియు ట్యూబ్లు మరియు రెక్కల మధ్య గట్టి అసెంబ్లీని సాధించడం ద్వారా రిజర్వు చేయబడిన స్లాట్లు లేదా మడత రెక్కల మౌంటు రంధ్రాలలో ఖచ్చితంగా పొందుపరచబడతాయి. అదే సమయంలో, రేడియేటర్ కోర్ యొక్క అస్థిపంజరం భాగం వలె, ఇది రెక్కలు మరియు మొత్తం నిర్మాణం యొక్క సహాయక పాత్రను నిర్వహిస్తుంది, మీడియం ఒత్తిడి, అసెంబ్లీ ఒత్తిడి మరియు ఉపయోగం సమయంలో కంపన ప్రభావాన్ని నిరోధిస్తుంది, మడత నిర్మాణం యొక్క స్థిరత్వాన్ని నిర్ధారిస్తుంది మరియు కోర్ యొక్క వైకల్యం మరియు ట్యూబ్ మరియు రెక్కల విభజనను నివారిస్తుంది.
సిస్టమ్ విశ్వసనీయతను నిర్ధారించడానికి 4.ప్రెషర్ బేరింగ్ మరియు సీలింగ్ రక్షణ
శీతలీకరణ వ్యవస్థ యొక్క ఆపరేషన్ సమయంలో, లోపల ఒక నిర్దిష్ట ఒత్తిడి ఉంటుంది మరియు మీడియం యొక్క ప్రసరణ ద్వారా ఉత్పన్నమయ్యే అంతర్గత ఒత్తిడిని తట్టుకోవడానికి మరియు పైపు గోడ చీలిక మరియు లీకేజీని నిరోధించడానికి B పైప్ సంబంధిత ఒత్తిడిని కలిగి ఉండే సామర్థ్యాన్ని కలిగి ఉండాలి; అదే సమయంలో, B-ట్యూబ్ యొక్క పోర్ట్ డిజైన్ రేడియేటర్ యొక్క వాటర్ ఛాంబర్/ఎండ్ కవర్ సీలింగ్ నిర్మాణానికి అనుగుణంగా ఉంటుంది, ఇది పూర్తి క్లోజ్డ్ సిస్టమ్ను రూపొందించడానికి కీళ్ళు మరియు సీల్స్తో సహకరిస్తుంది, మీడియం లీకేజీని నివారిస్తుంది మరియు వివిధ పని పరిస్థితులలో (బ్యాటరీలు, పారిశ్రామిక పరికరాలు, కొత్త ఇంధనం మొదలైనవి) మడత రేడియేటర్ యొక్క దీర్ఘకాలిక స్థిరమైన ఆపరేషన్ అవసరాలకు అనుగుణంగా ఉంటుంది.
ప్రవాహ నిరోధకత మరియు ఉష్ణ బదిలీ ఏకరూపతను ఆప్టిమైజ్ చేయండి
B-ట్యూబ్ యొక్క అంతర్గత వ్యాసం, క్రాస్-సెక్షనల్ ప్రొఫైల్ మరియు ఫ్లో ఛానల్ డిజైన్ మీడియం ఫ్లో రేట్ను నిర్ధారించేటప్పుడు సర్క్యులేషన్ పంప్ యొక్క ప్రవాహ నిరోధకత మరియు శక్తి వినియోగాన్ని తగ్గించడానికి ఆప్టిమైజ్ చేయబడ్డాయి. అదే సమయంలో, మాధ్యమం ట్యూబ్ లోపల ఏకరీతిగా ప్రవహిస్తుంది, స్థానిక ప్రవాహ వేగం చాలా వేగంగా లేదా చాలా నెమ్మదిగా ఉండటం వల్ల కలిగే అసమాన ఉష్ణ బదిలీని నివారిస్తుంది. మడతపెట్టిన రెక్కల యొక్క అధిక-సాంద్రత అమరికతో కలిపి, మొత్తం రేడియేటర్ కోర్ యొక్క ఉష్ణ బదిలీ ప్రాంతంలో ఉష్ణోగ్రత పంపిణీ మరింత సమతుల్యంగా ఉంటుంది, ఇది మొత్తం ఉష్ణ వెదజల్లే ప్రభావం యొక్క స్థిరత్వాన్ని మెరుగుపరుస్తుంది.
అదనంగా, ఫోల్డబుల్ రేడియేటర్ల యొక్క తేలికైన మరియు కాంపాక్ట్ అవసరాలకు ప్రతిస్పందనగా, B-ట్యూబ్లు సాధారణంగా సన్నని గోడల మరియు సమర్థవంతమైన ఉష్ణ మార్పిడి పదార్థాలతో తయారు చేయబడతాయి (అల్యూమినియం మిశ్రమం మరియు రాగి మిశ్రమం వంటివి), ఇవి రేడియేటర్ యొక్క మొత్తం బరువును తగ్గించేటప్పుడు ఉష్ణ బదిలీ మరియు ఒత్తిడిని మోసే సామర్థ్యాన్ని నిర్ధారిస్తాయి. ఇది ఫోల్డబుల్ స్ట్రక్చర్ల యొక్క "చిన్న వాల్యూమ్, అధిక ఉష్ణ వెదజల్లే శక్తి" రూపకల్పన లక్ష్యానికి అనుగుణంగా ఉంటుంది మరియు సమర్థవంతమైన, కాంపాక్ట్ మరియు నమ్మదగిన ఉష్ణ వెదజల్లడం కోసం ఫోల్డబుల్ రేడియేటర్లకు కీలకమైన ప్రధాన భాగం.
